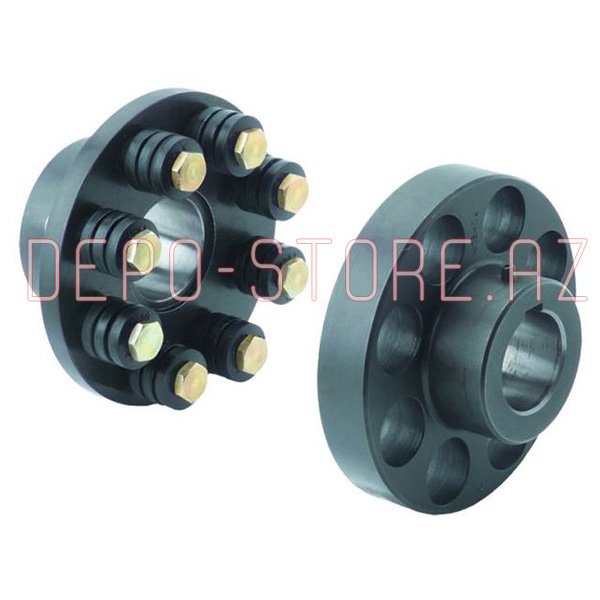

Муфта Pin‑Flex
Pin‑Flex — упругая штифтовая муфта с простой и надёжной конструкцией, предназначенная для приводов со средними и низкими скоростями и крутящими моментами. По назначению и эксплуатационным характеристикам Pin‑Flex сопоставима с решениями муфт Flender RUPEX, KWD BOKU‑N и KTR REVOLEX, при этом сохраняет преимущества лёгкой сборки, ремонтопригодности и устойчивости к рабочим нагрузкам.
Конструкция и рабочие свойства
- Простая конструкция: фланцы и штифтовые соединения обеспечивают надёжную передачу момента при минимальном числе деталей.
- Упругие элементы: штифты выполняют демпфирующую функцию, обеспечивая баланс между упругостью и восстановлением; при полном износе упругих элементов муфта продолжает передавать вращение, что повышает надёжность в аварийных ситуациях.
- Небольшой люфт: конструктивные особенности минимизируют зазоры, сохраняя управляемость и точность привода.
Материалы и эксплуатационные условия
- Коррозионная защита: фланцы из металла или чугуна проходят фосфатирование или покрываются антикоррозийным эпоксидным слоем.
- Крепёж: болты штифтов из нержавеющей стали A4 для повышенной стойкости к коррозии.
- Температурный диапазон: при использовании опциональных упругих материалов эксплуатация возможна от −20 до +100 °C, кратковременно до +120 °C.
Обслуживание и адаптация
- Удобная сборка и разборка: простой доступ к упругим элементам облегчает замену и сокращает время простоя.
- Модификации: широкий набор исполнений позволяет адаптировать Pin‑Flex под конкретные технологические задачи и требования заказчика.
- Долговечность: сочетание коррозионно‑стойких покрытий и нержавеющих крепёжных элементов снижает потребность в частом техобслуживании.
Области применения
Pin‑Flex подходит для приводов насосов, вентиляторов, редукторов и общего машиностроения, где требуются простота конструкции, надёжность при средних нагрузках и возможность быстрой сервисной замены упругих элементов.
|
Размер |
Номинальный |
Макс. |
Макс. |
Мин. |
Макс. |
Зазор |
d4, d5 |
d6 |
I1 |
I2 |
I4 |
I5 |
Номиналь |
Кол-во |
f |
|
Nm |
Nm |
rpm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
шт. |
mm |
|
|
45 |
40 |
80 |
5 000 |
12 |
32 |
1 |
45 |
81 |
30 |
30 |
21 |
17 |
6 |
5 |
33 |
|
53 |
63 |
126 |
5 000 |
12 |
38 |
1 |
53 |
92 |
30 |
30 |
21 |
17 |
6 |
6 |
33 |
|
59 |
100 |
200 |
5 000 |
16 |
42 |
1 |
59 |
106 |
40 |
40 |
30 |
23 |
8 |
5 |
43 |
|
63 |
160 |
320 |
4 500 |
16 |
45 |
1 |
63 |
120 |
40 |
40 |
29 |
19 |
10 |
5 |
52 |
|
67 |
250 |
500 |
4 500 |
20 |
48 |
1 |
67 |
124 |
50 |
50 |
39 |
29 |
10 |
7 |
52 |
|
77 |
400 |
800 |
4 000 |
20 |
55 |
1 |
77 |
134 |
50 |
50 |
39 |
29 |
10 |
10 |
52 |
|
91 |
530 |
1 260 |
3 500 |
25 |
65 |
1 |
91 |
150 |
60 |
60 |
49 |
39 |
10 |
12 |
52 |
|
105 |
1 000 |
2 000 |
3 350 |
30 |
75 |
2 |
105 |
186 |
80 |
80 |
62 |
51 |
14 |
9 |
77 |
|
119 |
1 600 |
3 200 |
3 200 |
30 |
85 |
2 |
119 |
212 |
80 |
80 |
60 |
47 |
16 |
10 |
85 |
|
133 |
2 500 |
5 000 |
3 100 |
40 |
95 |
2 |
133 |
240 |
110 |
110 |
90 |
77 |
16 |
12 |
85 |
|
145 |
4 000 |
8 000 |
3 000 |
50 |
105 |
2 |
145 |
275 |
110 |
110 |
82 |
66 |
22 |
10 |
113 |
|
165 |
6 300 |
12 600 |
2 700 |
60 |
120 |
2 |
165 |
320 |
140 |
140 |
112 |
96 |
22 |
12 |
113 |
|
175 |
10 000 |
20 000 |
2 300 |
80 |
125 |
2 |
175 |
380 |
170 |
170 |
141 |
112 |
30 |
10 |
146 |
|
215 |
16 000 |
32 000 |
2 000 |
100 |
150 |
2 |
215 |
440 |
210 |
210 |
181 |
152 |
30 |
12 |
146 |
|
240 |
25 000 |
50 000 |
1 800 |
100 |
170 |
4 |
240 |
510 |
210 |
210 |
163 |
127 |
42 |
10 |
208 |
|
270 |
40 000 |
80 000 |
1 400 |
140 |
190 |
4 |
270 |
630 |
250 |
250 |
192 |
127 |
65 |
6 |
292 |
|
300 |
63 000 |
126 000 |
1 300 |
140 |
215 |
4 |
300 |
660 |
250 |
250 |
192 |
127 |
65 |
8 |
292 |
|
320 |
100 000 |
200 000 |
1 100 |
160 |
225 |
4 |
320 |
770 |
300 |
300 |
242 |
177 |
65 |
10 |
292 |
|
292 |
160 000 |
320 000 |
1 000 |
180 |
280 |
4 |
392 |
910 |
300 |
300 |
242 |
177 |
65 |
14 |
292 |
|
448 |
250 000 |
500 000 |
900 |
200 |
320 |
4 |
448 |
1087 |
350 |
350 |
292 |
227 |
65 |
17 |
292 |
|
504 |
400 000 |
800 000 |
750 |
220 |
360 |
4 |
504 |
1331 |
350 |
350 |
292 |
227 |
65 |
22 |
292 |
|
505 |
630 000 |
1 260 000 |
650 |
250 |
360 |
4 |
504 |
1606 |
410 |
410 |
352 |
287 |
65 |
28 |
292 |
|
560 |
1 000 000 |
2 000 000 |
500 |
280 |
400 |
4 |
560 |
1989 |
470 |
470 |
412 |
347 |
65 |
35 |
292 |
