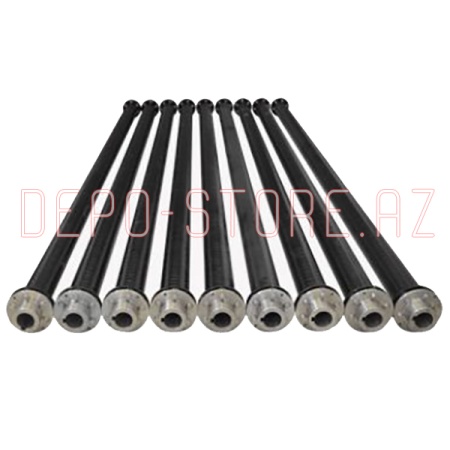

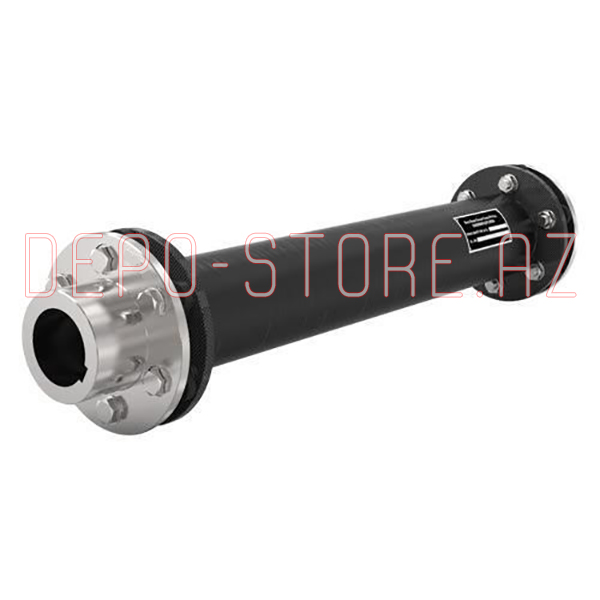

Вал Fan Flex
Композитный безопорный вал Venteco Fan Flex предназначен для надёжного соединения редуктора с электродвигателем осевого вентилятора градирни при значительном расстоянии между ними. По классу применения и эксплуатационным характеристикам Fan Flex сопоставим с решениями карбоновых валов Rexnord Addax, Flender Radex, Arpex и CTKU N, при этом сохраняет преимущества композитной конструкции: меньшую массу, низкую тепловую деформацию и повышенную коррозионную стойкость.
Назначение и область применения
Fan Flex оптимален для передачи мощности в агрессивных средах с повышенной влажностью, пылевым и коррозионным воздействием, где стальные валы требуют частого обслуживания или замены. Ультра лёгкая проставка вала из высокомодульного карбонового волокна обеспечивает малую массу и высокую продольную жёсткость, что позволяет соединять мотор и редуктор без промежуточного опорного подшипника на расстоянии до 6500 мм.
Преимущества композитной конструкции
- Низкая масса по сравнению со стальными аналогами снижает нагрузку на монтажные приспособления и упрощает установку.
- Низкий коэффициент теплового расширения уменьшает осевые смещения при изменении температуры.
- Снижение вибраций продлевает ресурс подшипников редуктора и электродвигателя.
- Коррозионная стойкость материалов минимизирует объёмы техобслуживания и увеличивает срок службы до 10 лет при корректной эксплуатации.
Качество и балансировка
Все валы динамически сбалансированы в соответствии с требованиями ISO 1940‑1 до класса G6.3, что обеспечивает стабильную работу на высоких скоростях и минимальные вибрационные нагрузки.
Изготовление под заказ
Каждая градирня имеет уникальные габариты, поэтому валы Fan Flex изготавливаются по индивидуальным требованиям клиента. Несмотря на индивидуальное производство, Venteco предлагает конкурентные сроки поставки и возможность адаптации конструкции под конкретные монтажные и эксплуатационные условия.
Низкие расходы на обслуживание
Материалы, не подверженные коррозии, и продуманная конструкция сводят к минимуму объёмы техобслуживания. Конструкция «замена на месте» исключает необходимость перемещения оборудования, снятия ступиц или повторной центровки, что сокращает время замены гибких элементов и композитной проставки вала.
Ключевые преимущества
- Монтаж без подъёмной техники благодаря лёгкой конструкции.
- Длительный ресурс и уменьшенные эксплуатационные расходы.
- Совместимость с существующими фланцами и ступицами; простая замена при модернизации оборудования.
|

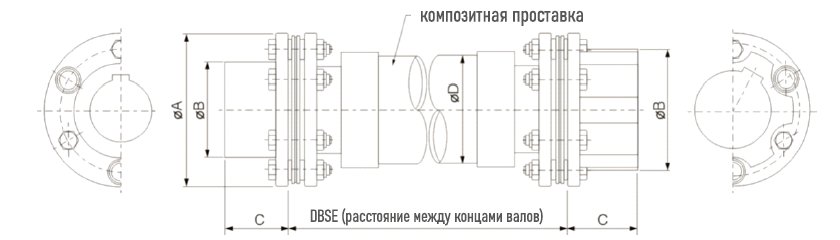

Модель |
Материал проставки |
Мин. DBSE |
Макс. DBSE
|
Макс. отверстие |
А |
Макс. B |
C |
D |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
|
KDS 100.76 |
FC |
182 |
2710/2584 |
55 |
130 |
70 |
60 |
76 |
|
RR |
182 |
3223/3073 |
55 |
130 |
70 |
60 |
76 |
|
|
KDS 120.91 |
FC |
202 |
2979/2840 |
65 |
150 |
85 |
60 |
91 |
|
RR |
202 |
3543/3377 |
65 |
150 |
85 |
70 |
91 |
|
|
KDS 145.107 |
RR |
222 |
3849/3669 |
80 |
180 |
100 |
70 |
107 |
|
KDS 145.158 |
RR |
334 |
4729/4486 |
80 |
210 |
100 |
80 |
158 |
|
KDS 170.127 |
RR |
268 |
4215/4019 |
90 |
240 |
120 |
80 |
127 |
|
KDS 190.158 |
RR |
268 |
4729/4486 |
125 |
240 |
140 |
90 |
158 |
|
AH |
268 |
4998/4742 |
125 |
240 |
140 |
100 |
158 |
|
|
XU |
268 |
5203/4935 |
125 |
240 |
140 |
100 |
158 |
|
|
KDS 190.188 |
RR |
454 |
5093/4853 |
125 |
240 |
140 |
100 |
188 |
|
AH |
454 |
5383/5130 |
125 |
240 |
140 |
100 |
188 |
|
|
XU |
454 |
5602/5338 |
125 |
240 |
140 |
100 |
188 |
|
|
KDS 190.208 |
RR |
494 |
5313/5049 |
125 |
240 |
140 |
100 |
208 |
|
AH |
494 |
5616/5337 |
125 |
240 |
140 |
100 |
208 |
|
|
XU |
494 |
5844/5554 |
125 |
240 |
140 |
100 |
208 |
FC: Стекловолокно, RR: Стандартное углеродистое волокно, AH: Смешанное волокно, XU: Специальное углеродистое волокно
|
Модель |
Материал
|
Непрерывный
|
Мгновенный
|
Пиковый
|
Масса про
|
WR2
|
Изм. массы
|
Изм. WR2
|
|
Nm |
Nm |
Nm |
mm |
mm |
mm |
mm |
||
|
KDS 100.76 |
FC |
300 |
600 |
900 |
6 |
0,0096 |
1,01 |
0,0013 |
|
RR |
300 |
600 |
900 |
6 |
0,0096 |
0,92 |
0,0012 |
|
|
KDS 120.91 |
FC |
540 |
1080 |
1620 |
8 |
0,024 |
1,52 |
0,0029 |
|
RR |
540 |
1080 |
1620 |
8 |
0,024 |
1,38 |
0,0027 |
|
|
KDS 145.107 |
RR |
875 |
1750 |
2627 |
14,5 |
0,036 |
1,60 |
0,0043 |
|
KDS 145.158 |
RR |
875 |
1750 |
2627 |
20 |
0,042 |
2,76 |
0,0170 |
|
KDS 170.127 |
RR |
1350 |
2700 |
4050 |
29 |
0,073 |
2,07 |
0,0080 |
|
KDS 190.158 |
RR |
2250 |
4500 |
6750 |
29 |
0,130 |
2,76 |
0,0170 |
|
AH |
2250 |
4500 |
6750 |
29 |
0,130 |
2,76 |
0,0170 |
|
|
XU |
2250 |
4500 |
6750 |
32 |
0,130 |
2,76 |
0,0170 |
|
|
KDS 190.188 |
RR |
2250 |
4500 |
6750 |
32 |
0,140 |
3,22 |
0,0270 |
|
AH |
2250 |
4500 |
6750 |
32 |
0,140 |
3,06 |
0,0260 |
|
|
XU |
2250 |
4500 |
6750 |
32 |
0,140 |
3,06 |
0,0260 |
|
|
KDS 190.208 |
RR |
2250 |
4500 |
6750 |
34 |
0,150 |
3,45 |
0,0360 |
|
AH |
2250 |
4500 |
6750 |
34 |
0,150 |
3,28 |
0,0340 |
|
|
XU |
2250 |
4500 |
6750 |
34 |
0,150 |
3,28 |
0,0340 |
