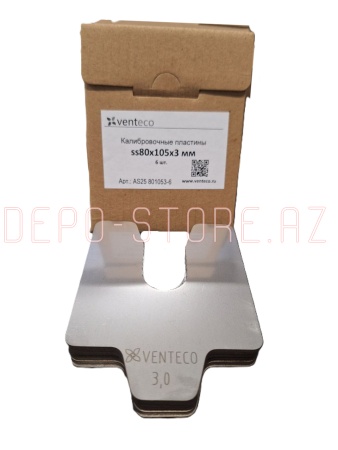

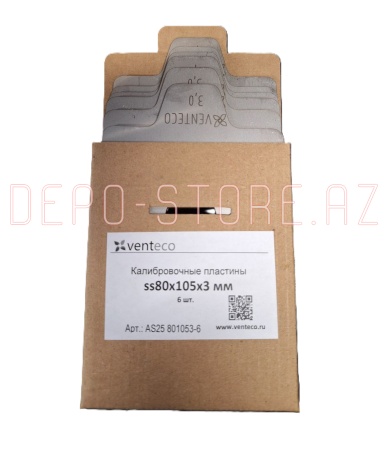

Регулировочные пластины в индивидуальных упаковках по 6 штук.
Калибровочные пластины (Shim plates) — это тонкие металлические прокладки, используемые для точной регулировки положения, высоты и выравнивания промышленного оборудования. Они применяются во всех отраслях промышленности. Их основное назначение — устранение зазоров, перекосов и обеспечение стабильной работы механизмов.

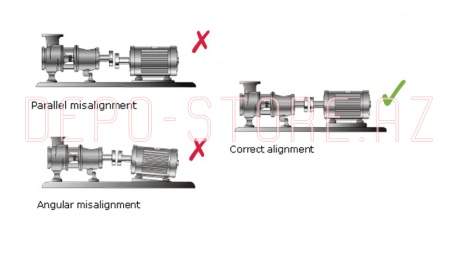

1. Точная центровка оборудования
- Используются для выравнивания валов насосов, редукторов, электродвигателей, компрессоров и других вращающихся агрегатов. Даже отклонения в 0,05 мм могут вызывать вибрации, износ подшипников и перегрев .
2. Компенсация неровностей основания
- Позволяют корректировать уровень оборудования без строгания фундамента или демонтажа. Например, при монтаже тяжелых прессов или станков .
- В станкостроении обеспечивают параллельность направляющих с точностью до 0,01 мм .
3. Демпфирование вибраций и шумов
- гасят паразитные вибрации в тормозных системах и других механизмах .
4. Термическая и коррозионная стойкость
- Изготавливаются из нержавеющей стали (AISI 304, 12Х18Н10Т), что предотвращает коррозию и "прикипание" даже в агрессивных средах .
5. Гибкость в использовании
- Доступны толщиной от 0,5 мм до 3 мм, комбинируются для точной подгонки.
- U-образный вырез упрощает монтаж без полного демонтажа крепежа .
Калибровочные пластины (Shim plates) — это тонкие металлические прокладки, используемые для точной регулировки положения, высоты и выравнивания промышленного оборудования. Они применяются во всех отраслях промышленности. Их основное назначение — устранение зазоров, перекосов и обеспечение стабильной работы механизмов.
Ключевые функции и области применения:
1. Точная центровка оборудования
- Используются для выравнивания валов насосов, редукторов, электродвигателей, компрессоров и других вращающихся агрегатов. Даже отклонения в 0,05 мм могут вызывать вибрации, износ подшипников и перегрев .
2. Компенсация неровностей основания
- Позволяют корректировать уровень оборудования без строгания фундамента или демонтажа. Например, при монтаже тяжелых прессов или станков .
- В станкостроении обеспечивают параллельность направляющих с точностью до 0,01 мм .
3. Демпфирование вибраций и шумов
- гасят паразитные вибрации в тормозных системах и других механизмах .
4. Термическая и коррозионная стойкость
- Изготавливаются из нержавеющей стали (AISI 304, 12Х18Н10Т), что предотвращает коррозию и "прикипание" даже в агрессивных средах .
5. Гибкость в использовании
- Доступны толщиной от 0,5 мм до 3 мм, комбинируются для точной подгонки.
- U-образный вырез упрощает монтаж без полного демонтажа крепежа .
Основные размеры регулировочных пластин (мм)
|
Размер |
А |
В |
С |
D |
E |
Площадь, |
Масса, кг |
|||
|
0,5 |
1 |
2 |
3 |
|||||||
|
150х175 |
150 |
150 |
56 |
25 |
32 |
18435 |
0,072 |
0,145 |
0,289 |
0,434 |
|
120х145 |
120 |
120 |
44 |
25 |
32 |
12073 |
0,047 |
0,095 |
0,19 |
0,284 |
|
100х125 |
100 |
100 |
32 |
25 |
32 |
8771 |
0,034 |
0,069 |
0,138 |
0,207 |
|
80х105 |
80 |
80 |
22 |
20 |
22 |
5743 |
0,023 |
0,045 |
0,09 |
0,135 |
Доступные толщины регулировочных пластин (мм): 3; 2; 1; 0,5
Упаковка - картонная коробка.
